Allegro 出焊接坐标文件最新

修改坐标的单位，制板产商需要mil还是mm；这里出的坐标是器件的中心位置

首先新建name.txt文档；输入以下字段

# This is an extract command file

# generated by the Extract UI.

#

COMPONENT

REFDES

COMP_DEVICE_TYPE

COMP_VALUE

COMP_TOL

SYM_NAME

SYM_CENTER_X

SYM_CENTER_Y

SYM_ROTATE

SYM_MIRROR

END



保存；

1：Tools > Reports

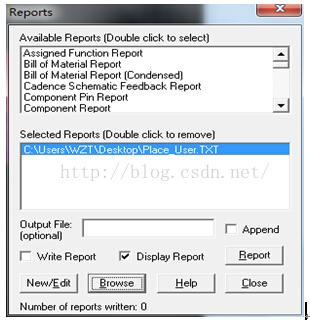

2：在 Browse选中刚才新建的 name.txt 文档，单击Report；弹出对话框，复制内容粘贴到excel文件中即可；

上面咱们是直接新建的TXT文件，下面来说下实际的name.txt文件的由来；

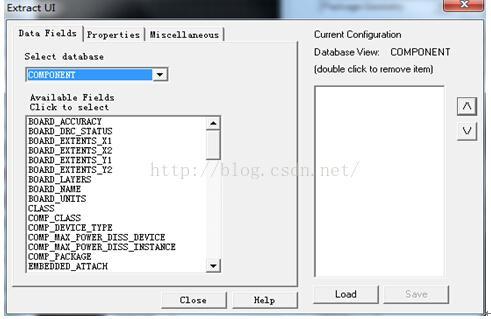

在上图中单击 New/Edit;在左边的对话框中选择需要的类型。选中之后会在右边栏显示；选择完毕后；Save即可生成.txt文件；
